Підключення автоматичного вимикача у квартирі та приватному будинку

Покрокова інструкція з підключення автоматичного вимикача: схеми, вибір типу, розрахунок кабелю, поради від електриків. ПЗВ, УЗО, часті помилки.
Автоматичний вимикач (АВ) — ключовий елемент безпеки в будь-якій електричній мережі. Він автоматично розриває ланцюг при перевантаженні або короткому замиканні, захищаючи проводку та обладнання від перегріву, аварій і пожеж. У цьому максимально деталізованому посібнику ми розглянемо:

  • Основи роботи і класифікацію автоматів

  • Вибір правильного номіналу та типу

  • Дотримання стандартів та нормативів

  • Покроковий монтаж з відео-/схемами

  • Розрахунок перерізу проводу та довжини лінії

  • Додатковий захист: УЗО, дифавтомати, скловолоконні ізолятори

  • Перевірка та тестування після монтажу

  • Часті запитання (FAQ) від майстрів

  • Рекомендації з обслуговування та заміни

1. Принцип роботи автоматичного вимикача

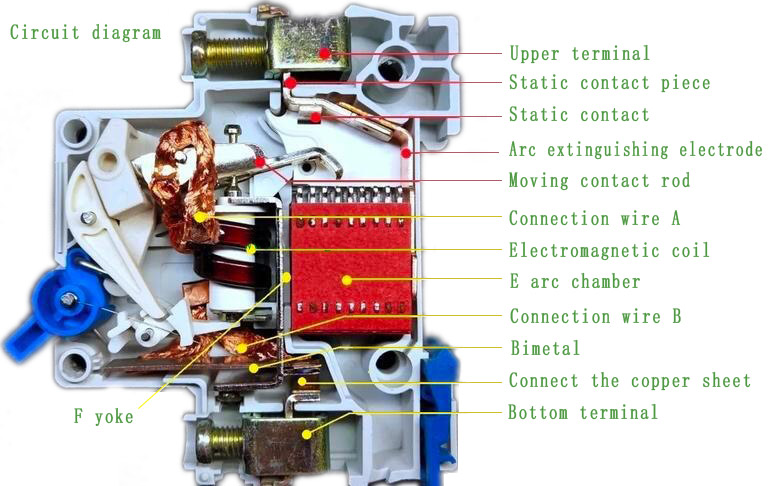

Автомат складається з двох основних механізмів:

  1. Тепловий розчіплювач — дротик з біметалу, який нагрівається струмом; при перевищенні температури він вигинається і розмикає ланцюг.

  2. Електромагнітний розчіплювач — котушка з сердечником; при значному стрибку струму (коротке замикання) магніт миттєво розмикає контакт.

Це дозволяє захищати мережу як від тривалих перевантажень, так і від гострих аварійних ситуацій.


2. Класифікація: типи, полюси, характеристики спрацювання

ПараметрВаріантиПризначення
Полюси1P, 2P, 3P, 4PОдно-/двополюсні для побуту, три-/четириполюс.
Номінальний струм (In)6А, 10А, 16А, 20А, 25А, 32А, 40А, 63АВідповідно навантаженням (освітлення, розетки).
Тип спрацювання (Відсічка)B (3–5×In), C (5–10×In), D (10–20×In), K, ZB – побут, C – мотори, D – промислові навантаження
Відсічка витокуБез УЗО, з УЗО (RCD), дифавтоматЗахист від струму витоку

3. Стандарти та нормативи

  • IEC/EN 60898 – для побутових автоматів B, C, D

  • GOST R 50345 – російський стандарт для автоматів

  • ІЕC 60947-2 – промислові вимикачі

При монтажі у квартирах обов’язково дотримуйтесь українських ПУЕ (правила улаштування електроустановок).

4. Розрахунок перерізу проводу та довжини лінії

Для визначення перерізу застосовуйте формулу:

S = (2 × L × I) / (γ × ΔU)

  • S — переріз, мм²

  • L — довжина лінії, м

  • I — струм навантаження, A

  • γ — питомий провідник мідного дроту (≈ 57 м/мм²)

  • ΔU — допустиме падіння напруги (2–5%)

Приклад: лінія 10 м, струм 20 А, дозволене падіння 3% ⇒ S ≈ (2×10×20)/(57×3) ≈ 2.34 мм² ⇒ вибираємо 2.5 мм².

5. Покрокова інструкція монтажу

Крок 1. Вимкнення живлення

Повністю знеструм мережу на ввідному автоматі. Перевір відсутність напруги мультиметром або індикатором.

Крок 2. Підготовка щитка

Відкрий електрощиток, встанови DIN-рейку (якщо ще немає), переконайся в наявності достатнього місця.

Крок 3. Встановлення автомата

Зафіксуй автоматичний вимикач на DIN-рейку. Він має защипнутись і не хитатись.

Крок 4. Підключення фазного проводу

Фазу від основної лінії підключи до верхньої клеми. Затягни гвинт туго, але без пошкодження дроту. Використовуй наконечники!

Крок 5. Підключення навантаження

До нижньої клеми під’єднай провід, що йде до споживачів: розеток, світильників, тощо.

Крок 6. Перевірка з’єднань

Переконайся, що всі з’єднання міцні, дроти не випадають. Уникай оголених ділянок.

Крок 7. Подача напруги та тестування

Увімкни живлення, перевір роботу автомату: чи не вибиває, чи живиться навантаження. При потребі перевір напругу тестером.

6. Додатковий захист: УЗО та дифавтомати

ПристрійФункціяПеревага
УЗО (RCD)Захист від витоку на землюШвидке відключення при витоку струму
ДифавтоматUПЗ + коротке замиканняПоєднані функції автомата та УЗО

Рекомендація: встановлюйте УЗО 30 мА у ванних кімнатах, на кухні та на зовнішніх лініях.

7. Поширені помилки і як їх уникнути

  1. Неправильне підключення клем — фаза/нуль переплутані.

  2. Недотримання крутного моменту — слабке/перетягнуте затягування.

  3. Неправильний переріз проводу — перегрів або падіння напруги.

  4. Використання дешевих автоматів без сертифікації — ризик виходу з ладу.

  5. Відсутність маркування — плутанина при обслуговуванні.

8. FAQ: Часті запитання

Q1: Як обрати між автоматом 2P та 4P?
A: Для квартири/будинку достатньо 2P, 4P потрібен для трифазної мережі.

Q2: Чи можна встановити автомат самостійно?
A: Так, за умови наявності базових навичок та дотримання техніки безпеки.

Q3: Як часто перевіряти автомати?
A: Рекомендовано раз на рік тестувати УЗО та раз на 5 років перевіряти затягування клем.

9. Обслуговування та заміна

  • Перевірка затягування клем — раз на 5 років.

  • Тестування УЗО — щомісяця (кнопка Test).

  • Заміна автомата — при механічних пошкодженнях або після 10 років експлуатації.

Підсумок

Правильний вибір, монтаж та обслуговування автоматичних вимикачів — ключ до безпеки вашого дому та довготривалої роботи електросистеми. Дотримуйтеся нормативів, використовуйте сертифіковані матеріали й перевіряйте систему регулярно. Безпека — понад усе!
