Ваш дім під надійним захистом: Повний гід по автоматичним вимикачам

Уявіть собі мовчазного, але невсипущого охоронця, який цілодобово стоїть на варті вашої оселі. Він не реагує на звичайних гостей, але миттєво знешкоджує будь-яку загрозу, щойно вона з'являється на порозі. Саме таку роль у вашій електромережі виконує автоматичний вимикач, або, як його називають у побуті, «автомат».

Це не просто кнопка для ввімкнення світла. Це складний захисний механізм, від правильного вибору якого залежить безпека вашої проводки, довговічність дорогої техніки і, що найважливіше, спокій та здоров'я вашої родини. Неправильно підібраний автомат у кращому випадку буде завдавати незручностей постійними відключеннями, а в гіршому — не спрацює в критичний момент, що може призвести до оплавлення ізоляції та пожежі.

Цей посібник — ваша детальна карта у світі автоматичних вимикачів. Ми розберемо кожен символ на його корпусі, навчимося говорити однією мовою з електриками і зрозуміємо, як обрати ідеального «охоронця» саме для ваших потреб.

Розділ 1. Анатомія автоматичного вимикача: що ховається всередині?

Щоб зрозуміти, як працює автомат, зазирнімо під його пластиковий корпус. Там знаходяться два ключових механізми захисту:

1. Тепловий розчіплювач: Уявіть собі дві металеві пластини з різних сплавів, склеєні разом (біметалева пластина). Коли через автомат проходить струм, трохи вищий за норму, але ще не критичний (це називається перевантаженням, наприклад, ви увімкнули чайник, обігрівач і мікрохвильовку в одну розетку), ця пластина починає повільно нагріватися. Через різне теплове розширення металів вона вигинається і через певний час (від кількох секунд до години, залежно від величини перевантаження) штовхає механізм, розмикаючи контакти. Це повільний, але надійний захист від тривалого перегріву кабелю.

2. Електромагнітний розчіплювач: Це котушка з дроту (соленоїд) із сердечником всередині. Вона майже не реагує на звичайний струм. Але в момент короткого замикання (наприклад, при пошкодженні ізоляції два проводи торкнулися один одного), сила струму зростає в сотні разів за долі секунди. Це миттєво створює потужне магнітне поле, яке виштовхує сердечник, і той, як маленький поршень, б'є по механізму відключення. Все відбувається за соті частки секунди, рятуючи мережу від катастрофічних наслідків.

3. Дугогасна камера: Коли контакти розмикаються під великим струмом, між ними виникає потужна електрична дуга — по суті, маленька блискавка. Якби її не загасити, вона могла б розплавити контакти і навіть сам автомат. Дугогасна камера — це набір металевих пластин, які «розтягують», охолоджують і гасять цю дугу, забезпечуючи безпечне відключення.

Розуміння цих трьох елементів — ключ до розшифровки маркування на корпусі.

Розділ 2. Декодування ієрогліфів: читаємо автомат як відкриту книгу

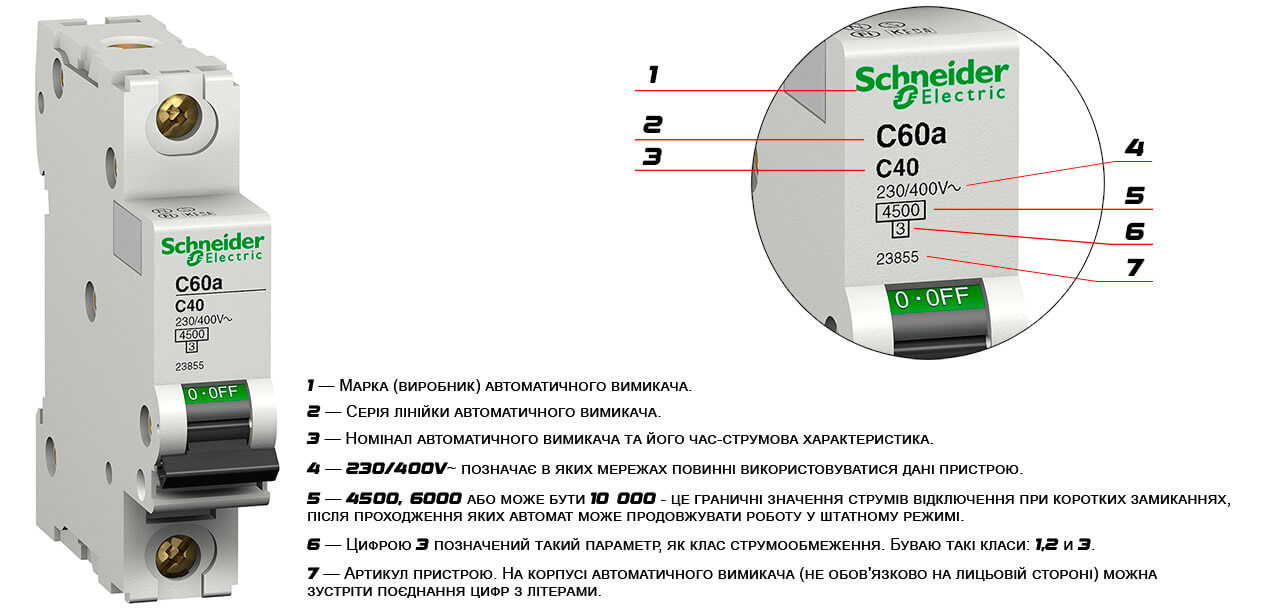

На лицьовій стороні будь-якого якісного автомата нанесено безліч символів. Це не реклама, а його паспорт. Розберемо їх по порядку.

1. Бренд / Виробник (напр., Hager, Schneider Electric, Eaton): Ім'я виробника — це перший показник якості. Відомі бренди інвестують у надійні матеріали та точне калібрування розчіплювачів.

2. Серія / Модель (напр., MCN, Acti9, PL6): Вказує на конкретну лінійку продукції, що важливо при заміні або доборі аналогічного пристрою.

3. Найголовніше: Час-струмова характеристика та Номінальний струм (напр., C16)

   • Літера (B, C, D) — це «характер» автомата, або чутливість його електромагнітного розчіплювача. Вона показує, при якому перевищенні номінального струму він миттєво спрацює.

     • B (швидка): Спрацьовує при струмі КЗ в 3-5 разів вищому за номінал. Ідеальна для ліній, де немає великих пускових струмів — освітлення, розетки для комп'ютерів, телевізорів, чутливої електроніки.

     • C (універсальна): Спрацьовує при струмі КЗ в 5-10 разів вищому за номінал. Це «золотий стандарт» для 95% побутових потреб. Вона спокійно витримує короткочасні пускові струми холодильників, пральних машин, пилососів, але надійно захищає мережу.

     • D (повільна): Спрацьовує при струмі КЗ в 10-20 разів вищому за номінал. Це суто промисловий варіант для захисту потужних електродвигунів, зварювальних апаратів, які при запуску споживають величезний струм. Встановлювати такий автомат у квартирі небезпечно!

   • Цифра (напр., 6, 10, 16, 25) — це Номінальний струм (In) в Амперах. Це той струм, який автомат може пропускати нескінченно довго, не вимикаючись. Це найважливіший параметр для захисту вашого кабелю!

4. Номінальна напруга (напр., 230/400V~): Показує, для яких мереж призначений пристрій. 230V — для однофазної, 400V — для трифазної. Знак ~ означає змінний струм.

5. Гранична комутаційна здатність (ПКС) (напр., 4500, 6000, 10000): Це число в прямокутнику. Воно означає максимальний струм короткого замикання, який автомат здатний розірвати і не зруйнуватися. Уявіть, що це його «міцність». Для старих будинків зі слабкою проводкою струм КЗ може бути невеликим, але в новобудовах біля трансформаторної підстанції він може сягати тисяч ампер.

   • 4500 (або 4.5 кА) — застарілий стандарт, сьогодні не рекомендується.

   • 6000 (або 6 кА) — сучасний стандарт для житлового будівництва.

   • 10000 (або 10 кА) — для промислових об'єктів.

6. Клас струмообмеження (цифра 1, 2 або 3 у квадраті): Це показник «швидкості реакції» автомата, а точніше — як швидко він гасить дугу. Чим вищий клас, тим швидше пристрій повністю розриває ланцюг, обмежуючи руйнівну дію струму КЗ.

   • Клас 1 — найповільніший.

   • Клас 2 — середній.

   • Клас 3 — найшвидший. Усі якісні сучасні автомати мають саме 3-й клас.

Розділ 3. Практичний вибір : підбираємо ідеального «охоронця»

Тепер, коли ми знаємо мову автоматів, перейдемо до практики.

Крок 1: Визначаємо кількість полюсів

• 1 полюс (1P): Для захисту однієї фазної лінії в мережі 230В (освітлення, група розеток).

• 2 полюси (2P): Для повного відключення лінії 230В (фаза + нуль). Обов'язково як ввідний автомат у квартиру або для потужних приладів (бойлер, електроплита).

• 3 полюси (3P): Для захисту трифазного обладнання 400В без нульового проводу (двигуни, верстати).

• 4 полюси (4P): Для повного відключення трифазної мережі 400В (фази + нуль). Використовується як ввідний автомат на об'єктах з трифазним живленням.

Крок 2: Дотримуємось «Золотого правила» — номінал для кабелю

Запам'ятайте назавжди: номінал автомата обирається не за потужністю приладу, а за перерізом кабелю, який він захищає! Автомат повинен вимкнутися раніше, ніж кабель почне плавитися.

Орієнтовна таблиця для мідного кабелю:

Поширена помилка: на лінію розеток з кабелем 2.5 мм² ставлять автомат на 25А, «щоб не вибивало». Це злочин проти безпеки! При навантаженні 24А автомат не спрацює, а кабель буде небезпечно перегріватися. Правильний вибір — 16А.

Крок 3: Обираємо «характер» (B, C, D)

Як ми вже знаємо, для дому та квартири у 95% випадків ідеальним вибором буде характеристика «C». Вона забезпечує оптимальний баланс між чутливістю та стійкістю до пускових струмів побутової техніки. Характеристику «B» варто розглядати для окремих ліній, що живлять лише чутливу електроніку або освітлення.

Висновок: інвестиція в безпеку

Вибір автоматичного вимикача — це не та сфера, де варто економити чи покладатися на «авось». Це свідоме рішення, яке базується на розумінні простих, але непорушних правил. Якісний автомат від перевіреного виробника, підібраний строго відповідно до вашої мережі та кабелю, буде непомітно служити десятиліттями, оберігаючи ваш дім.

Сподіваємося, цей посібник допоміг вам розібратися в усіх тонкощах. Але пам'ятайте головне правило: якщо у вас є хоч найменші сумніви, довірте роботу з електричним щитком професійному та кваліфікованому електрику. Ваш спокій та безпека варті цього.
